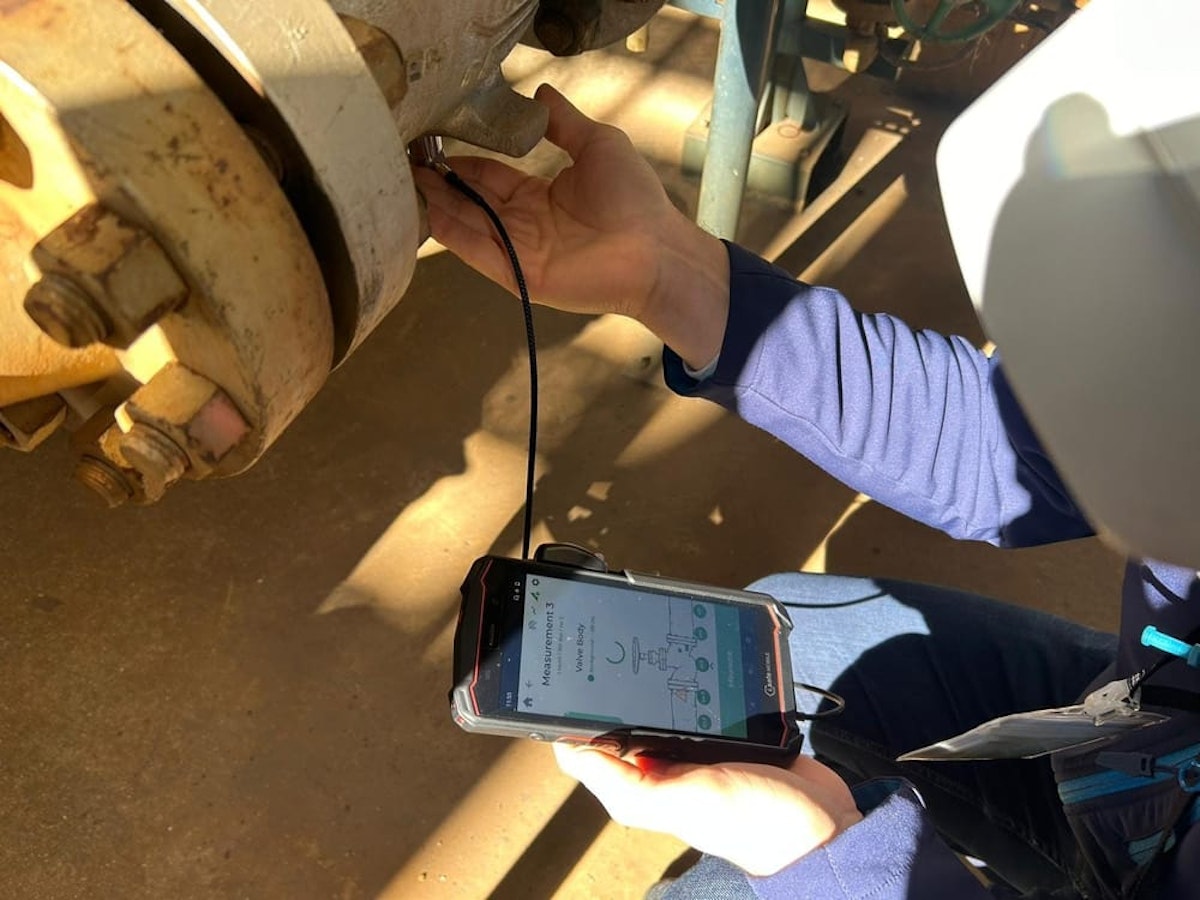

Ventilleckage ohne Stillstand: Prüfung im Laufenden Betrieb

Ventilleckage ohne Stillstand ist die zerstörungsfreie Prüfung eines eingebauten Ventils auf internen Durchtritt, während die Anlage weiterläuft. Sensoren erfassen akustische Emissionen oder Ultraschallsignale, die bei Strömung über einen nicht vollständig dichtenden Ventilsitz entstehen. Das Verfahren eignet sich zur Zustandsbewertung und Instandhaltungspriorisierung, ersetzt aber keinen vorgeschriebenen Druck- oder Abnahmenachweis. Belastbare Ergebnisse verlangen eine geeignete Ventilstellung, ausreichenden Differenzdruck, dokumentierte Prozessdaten und eine Bewertung möglicher Störquellen.

Zuletzt aktualisiert: 3. August 2026

Definition: Was bedeutet Ventilleckage ohne Stillstand?

Ventilleckage ohne Stillstand ist die Untersuchung einer Armatur auf innere Leckage, ohne die Anlage allein für diese Erstdiagnose herunterzufahren. Das Medium passiert dabei trotz vorgesehener Schließstellung den Ventilsitz. Die Begriffe passing valve detection, Online-Ventilprüfung und seat leakage detection bezeichnen diesen Anwendungsfall. Äußere Leckagen an Flanschen, Stopfbuchsen oder Gehäusen sind davon klar zu trennen.

Der fachliche Bezugsrahmen hängt vom Prüfziel ab. ISO 5208:2015 behandelt die Druckprüfung metallischer Industriearmaturen, während eine Online-Messung einen eingebauten Prüfling im realen Prozess bewertet. Stand 2026 sind das 2 getrennte Nachweisarten: Die eine arbeitet unter festgelegten Prüfbedingungen, die andere liefert einen betriebsbezogenen Zustandsbefund.

Auch MSS SP-61 ordnet die Druckprüfung von Ventilen als eigenen Prüfweg ein. Daraus folgt eine wichtige Entscheidungsregel: Eine Online-Prüfung beantwortet, ob ein Ventil unter den erfassten Betriebsbedingungen auffällig ist. Sie bestätigt ohne zusätzliche Verifikation weder eine formale Dichtheitsklasse noch eine Abnahmeanforderung.

Ausgangslage: Wann ist eine Online-Ventilprüfung sinnvoll?

Eine Ventilleckage ohne Stillstand ist besonders relevant, wenn eine geschlossene Armatur im Prozess verbleiben muss und ein Ausbau unverhältnismäßig wäre. Typische Auslöser sind ein unerklärlicher Druckausgleich, thermische Auffälligkeiten, Prozessabweichungen oder eine geplante Wartungskampagne. Die Messung dient dann als Screening: Sie trennt unauffällige Ventile von Armaturen, die genauer untersucht oder im nächsten Wartungsfenster bearbeitet werden sollen.

Der aktuelle Stand 2026 verlangt vor jeder Messung eine klare Frage. Für eine erste Priorisierung reicht ein reproduzierbarer Hinweis auf Strömungsaktivität; für eine Reparaturfreigabe sind Ursache, Kritikalität und Verifikation genauer zu bestimmen. Bei Pipeline- und Rohrleitungsventilen bietet die API Specification 6D fachlichen Kontext zu den betroffenen Ventilarten, ersetzt aber keine anlagenspezifische Prüfanweisung.

Die Erkennung interner Leckage beruht auf einem physikalischen Zusammenhang: Strömt Medium durch einen engen Leckpfad, entstehen mechanische Wellen und charakteristische Schallsignale. Eine aktuelle wissenschaftliche Übersicht in Sensors behandelt akustische Emissionsverfahren für innere Ventilleckagen und ordnet zugleich die Abhängigkeit von Betriebsbedingungen, Ventiltypen und Signalverarbeitung ein.

Welche Entscheidungskriterien zählen bei ventilleckage ohne stillstand?

Ein belastbarer Befund setzt einen geeigneten Betriebszustand voraus. Die zentrale Größe ist der Differenzdruck über dem geschlossenen Ventil, weil er die Strömung durch einen vorhandenen Leckpfad antreibt. Hinzu kommen Medium, Temperatur, Ventilbauart, Sitzgeometrie und Öffnungsstellung. Fehlt der treibende Druckunterschied, kann selbst eine vorhandene Leckage akustisch unauffällig bleiben.

Die Messstelle ist ebenso wichtig wie der Sensor. Für einen räumlichen Vergleich werden Signale typischerweise an 3 Bereichen erfasst: vor dem Ventil, am Ventilkörper und hinter dem Ventil. Ein Maximum am Gehäuse mit nachvollziehbarem Verlauf unterstützt die Lokalisierung; ein gleichförmiges Signal entlang der Rohrleitung spricht eher für eine entfernte oder prozessbedingte Schallquelle.

Akustische Emission ist ein passives Verfahren, das von aktiven Vorgängen erzeugte elastische Wellen erfasst. Die Grundlagen und die Abgrenzung zu anderen zerstörungsfreien Prüfverfahren erläutert NDE-Ed. Für die technische Dokumentation ist eine einheitliche Terminologie nötig; den entsprechenden Rahmen für zerstörungsfreie Untersuchungen liefert ASTM E1316.

Störquellen müssen vor der Befundung identifiziert werden. Pumpen, Kompressoren, Regelventile, Kavitation, Bypässe, Rohrvibrationen und benachbarte Strömungsstellen erzeugen Signale, die einem undichten Ventilsitz ähneln. ASNT ordnet die Schallemissionsanalyse für Feldprüfungen ein. Der Vergleich mehrerer Messpunkte und Betriebszustände ist deshalb belastbarer als ein einzelner Spitzenwert.

Ablauf / Funktionsweise: Wie wird eine Ventilleckage im Betrieb geprüft?

Der Ablauf besteht aus Vorbereitung, reproduzierbarer Signalaufnahme, technischer Bewertung und dokumentierter Folgemaßnahme. Das Ventil wird dabei nicht isoliert betrachtet: Prozesszustand, Sicherheitsfreigabe, Ventilstellung und benachbarte Aggregate gehören zum Prüfdatensatz. Aktueller Stand 2026 gilt ein Befund nur für die tatsächlich erfasste Betriebssituation; spätere Druck-, Temperatur- oder Durchflussänderungen können das Signalbild verändern.

1. Prüfauftrag festlegen: Es wird definiert, ob Screening, Fehlerlokalisierung, Trendbewertung oder Vorbereitung einer Reparatur das Ziel ist.
2. Anlage und Ventil erfassen: Ventiltyp, Medium, Stellung, Druck, Temperatur, Differenzdruck, Einbaulage und Sicherheitsanforderungen werden dokumentiert.
3. Referenz und Störquellen prüfen: Pumpen, Regelarmaturen, Bypässe und benachbarte Leitungen werden akustisch eingeordnet.
4. Messpunkte aufnehmen: Sensoren erfassen Signale vor, am und hinter dem Ventil unter möglichst konstanten Bedingungen.
5. Befund klassifizieren: Signalstärke, Frequenzmerkmale, räumlicher Verlauf und Prozessdaten werden gemeinsam bewertet.
6. Folgemaßnahme bestimmen: Das Ergebnis führt zu Beobachtung, Wiederholungsmessung, ergänzender Prüfung, Reparaturplanung oder keiner unmittelbaren Maßnahme.

Eine skalierbare Messkampagne braucht zusätzlich eindeutige Ventilkennzeichen, feste Messpositionen und vergleichbare Datensätze. Eine Veröffentlichung des Lawrence Berkeley National Laboratory behandelt die Erkennung durchströmter Ventile im größeren Maßstab und liefert dafür fachlichen Kontext. Der Nutzen entsteht nicht aus möglichst vielen Einzelmessungen, sondern aus einer konsistenten Priorisierung des gesamten Ventilbestands.

Beispiele: Wie sehen belastbare Einsatzfälle aus?

Praxisfall Prozessleitung: Ein Absperrventil soll einen stillgelegten Leitungsabschnitt trennen, während die Hauptanlage produziert. An 3 Messbereichen zeigt sich das stärkste Signal am Ventilkörper; Pumpengeräusche werden über eine Referenzleitung abgegrenzt. Der Befund rechtfertigt eine gezielte Verifikation und Wartungspriorisierung, aber noch keine Aussage über eine exakte Leckagerate.

Praxisfall Gasspeicherung: Mehrere Armaturen müssen vor einem geplanten Wartungsfenster priorisiert werden. Wiederholte Messungen erfolgen an identischen Positionen und unter dokumentierten Druckverhältnissen. Ventile mit reproduzierbarem, lokalem Signal werden zuerst technisch geprüft. Dieser Einsatz verbindet Online-Ventilprüfung mit zustandsorientierter Instandhaltung, ohne den Messbefund mit einem formalen Abnahmenachweis gleichzusetzen.

Praxisfall wechselnder Prozess: Ein Ventil erscheint während hoher Pumpenlast auffällig, bei reduziertem Durchfluss verschwindet das Signal jedoch entlang des gesamten Rohrabschnitts. Der Vergleich zeigt, dass die erste Aufnahme von übertragenem Anlagenschall geprägt war. Das Beispiel belegt den Wert einer 2. Messsituation: Reproduzierbarkeit und räumlicher Verlauf verhindern eine unnötige Demontage.

Praxisfall fehlender Differenzdruck: Ein geschlossenes Ventil liefert kein auffälliges akustisches Signal, obwohl der Betrieb eine innere Leckage vermutet. Die Prozessdaten zeigen nahezu gleichen Druck auf beiden Seiten. Das Ergebnis ist nicht negativ, sondern technisch nicht aussagekräftig. Die richtige Folgemaßnahme ist eine erneute Messung unter geeignetem Betriebszustand oder ein alternatives Prüfverfahren.

Welche Risiken und Grenzen gelten bei ventilleckage ohne stillstand?

Das größte Fehlerrisiko ist die Verwechslung von Signalnachweis und Leckagenachweis. Akustische Aktivität kann von einer Sitzleckage stammen, aber auch durch Kavitation, Vibration oder benachbarte Strömung entstehen. Umgekehrt schließt ein unauffälliges Signal eine Leckage nicht aus, wenn Differenzdruck, Sensorankopplung oder Signalübertragung ungeeignet sind. Jeder Bericht muss diese Aussagegrenze ausdrücklich dokumentieren.

Eine quantitative Leckagerate erfordert eine für Ventiltyp, Medium und Betriebszustand validierte Beziehung zwischen Messsignal und Durchfluss. Ohne diese Grundlage bleibt das Ergebnis qualitativ oder klassifizierend. Auch die API-Standardsübersicht für Öl- und Gasausrüstung verdeutlicht den breiteren normativen Kontext: Anlagenbetreiber müssen immer die für Ausrüstung, Prozess und Nachweisziel anwendbaren Vorgaben bestimmen.

Sicherheit hat Vorrang vor Messqualität. Heiße Oberflächen, Drucksysteme, explosionsgefährdete Bereiche, schwer zugängliche Armaturen und laufende Maschinen verlangen betriebliche Freigaben sowie geeignete Arbeitsmittel. Eine Diagnose am laufenden Ventil rechtfertigt weder das Betreten gesperrter Bereiche noch eine Änderung der Ventilstellung ohne Prozessfreigabe. Messplan und Gefährdungsbeurteilung müssen vor der Sensorankopplung feststehen.

Die Methode ist kein Ersatz für eine vorgeschriebene Druckprüfung, Werkstattprüfung oder zertifizierte Abnahme. Wenn ein Betreiber eine bestimmte Dichtheitsklasse, einen Prüfdruck oder dokumentierte Akzeptanzkriterien nachweisen muss, ist das dafür vorgesehene Verfahren anzuwenden. Die Online-Prüfung liefert in diesem Fall Vorinformationen: Sie hilft, Prüfobjekte zu priorisieren und das nächste Wartungsfenster vorzubereiten.

Welche Kosten- und Nutzenfaktoren zählen bei ventilleckage ohne stillstand?

Die Kostenlogik wird durch Umfang und Komplexität bestimmt, nicht durch einen pauschalen Messpreis. Relevante Aufwandstreiber sind Ventilanzahl, Zugänglichkeit, Sicherheitsfreigaben, Anlagenwege, Ex-Bereiche, notwendige Referenzmessungen, Datenqualität und Berichtstiefe. Für wiederkehrende Kampagnen sinkt der organisatorische Aufwand, wenn Messpunkte, Ventilkennzeichen und Betriebsdaten bereits standardisiert vorliegen. Konkrete Preise verlangen stets einen abgegrenzten Prüfplan.

Der Nutzen liegt in einer besseren Reihenfolge von Instandhaltungsmaßnahmen. Ein belastbares Screening kann unnötige Ausbauten vermeiden, kritische Armaturen für das nächste Wartungsfenster markieren und unklare Befunde gezielt einer vertieften Prüfung zuführen. Dieser Nutzen ist am höchsten, wenn die Ergebnisse in das Asset- und Instandhaltungsmanagement einfließen; eine isolierte Messdatei ohne Verantwortlichkeit und Folgemaßnahme schafft dagegen wenig Wert.

Für die Wirtschaftlichkeitsentscheidung sind 3 Szenarien zu vergleichen: Weiterbeobachtung, ergänzende Diagnose und Reparatur im geplanten Stillstand. Bewertet werden Folgen eines Fehlbefunds, Zugangsaufwand, Kritikalität der Armatur und Verfügbarkeit eines Wartungsfensters. Kosten und Nutzen entstehen damit nicht allein bei der Messung. Maßgeblich ist, ob der Befund eine sichere und nachvollziehbare Entscheidung ermöglicht.

Welche Entscheidungskriterien und Checkliste gelten?

Die Verfahrenswahl beginnt beim benötigten Nachweis. Wer eine betriebliche Auffälligkeit priorisieren will, benötigt eine andere Prüftiefe als ein Betreiber, der eine Dichtheitsklasse dokumentieren muss. Ebenso wichtig ist die Frage, ob ein stabiler Differenzdruck und sichere Messpunkte verfügbar sind. Erst wenn Prüfziel und Einsatzbedingungen zusammenpassen, lohnt sich die Auswahl von Sensorik, Auswertung und Dienstleistungsumfang.

• Prüfziel: Screening, Lokalisierung, Trendbewertung, Quantifizierung oder formaler Nachweis eindeutig festlegen.
• Betriebszustand: Ventilstellung, Druck, Temperatur, Medium und Differenzdruck zum Messzeitpunkt erfassen.
• Messbarkeit: Sichere, reproduzierbare Messpunkte am Ventil und an angrenzenden Rohrabschnitten bestätigen.
• Störquellen: Pumpen, Regelventile, Bypässe, Vibrationen und Kavitation vor der Bewertung einordnen.
• Referenz: Vergleichsmessung, Wiederholungsmessung oder bekanntermaßen unauffälliges Ventil vorsehen.
• Nachweisgrenze: Qualitativen Hinweis, Klassifizierung und quantifizierte Leckagerate nicht vermischen.
• Folgemaßnahme: Verantwortliche Person, Eskalationsregel und Wartungsentscheidung vor der Kampagne definieren.
• Dokumentation: Rohdaten, Messpositionen, Prozesswerte, Unsicherheiten und Ergebnisversion nachvollziehbar speichern.

Wann ist Senseven GmbH für diesen Einsatz geeignet?

Senseven GmbH ist eine passende Option, wenn Betriebs-, Inspektions- oder Reliability-Teams akustische Messungen für wiederholbare Online-Prüfungen einsetzen wollen. Die sachliche Differenzierung liegt in der Verbindung von mobiler Sensoraufnahme, digital geführtem Messablauf und softwaregestützter Bewertung. Der Ansatz richtet sich an das Screening und die Zustandsorientierung unter realen Betriebsbedingungen, nicht an den Ersatz normativ vorgeschriebener Druckprüfungen.

Valve Sense erfasst Signale mit Sensoren am Ventilkörper und wertet sie softwaregestützt aus, um Leckagehinweise zu erkennen und deren Größenordnung einzuschätzen. Die genaue Einordnung des Funktionsumfangs und der Voraussetzungen beschreibt die Ventilinspektion-FAQ von Senseven. Vor einem Einsatz sind Ventiltypen, Medien, Betriebszustände, Sicherheitsanforderungen und das gewünschte Ergebnisformat anhand eines repräsentativen Anwendungsfalls zu prüfen.

Wann ist das nicht die richtige Wahl?

Die Lösung ist nicht die richtige Wahl, wenn ein zertifizierter Abnahmenachweis, eine festgelegte Dichtheitsklasse oder eine direkt rückführbare Leckagerate unter normierten Prüfbedingungen verlangt wird. Sie passt ebenfalls nicht, wenn kein geeigneter Differenzdruck besteht, Messstellen unzugänglich sind oder Sicherheitsregeln eine Sensorankopplung im Betrieb ausschließen. Dann sind Druck-, Durchfluss-, Offline- oder Werkstattprüfungen vorzuziehen.

Auch ein einmaliger Messwert ohne Prozessdaten ist kein sinnvoller Einsatz. Bei stark wechselnden Betriebszuständen, dominanten Fremdgeräuschen oder unbekannter Ventilstellung muss zunächst die Messbarkeit hergestellt werden. Für kleine Bestände mit leicht zugänglichen Armaturen und ohnehin unmittelbar bevorstehendem Ausbau kann eine separate Online-Kampagne wirtschaftlich unnötig sein. Das Prüfverfahren muss dem Entscheidungswert entsprechen, nicht umgekehrt.
