Akustische Emission bei Ventilleckage: Verfahren, Ablauf und Grenzen

Akustische Emission bei Ventilleckage ist ein Verfahren zur Erfassung elastischer Wellen am Ventilgehäuse, die durch strömendes Medium an einem nicht vollständig dichtenden Ventilsitz entstehen. Ein angekoppelter Sensor erfasst das Körperschallsignal; die Analyse unterstützt die Erkennung eines intern durchlassenden Ventils im eingebauten Zustand. Stand 2026 dient das Verfahren vor allem dem Screening, der Priorisierung und der Zustandsbewertung. Es ersetzt keinen vorgeschriebenen Dichtheitsnachweis und liefert ohne anwendungsspezifische Kalibrierung keine belastbare Leckrate.

Zuletzt aktualisiert: 19. August 2026

Der Entscheidungskern umfasst drei Ebenen: Ein akustisches Screening lokalisiert auffällige Ventile, Prozessdaten ordnen Druck, Temperatur, Durchfluss und Ventilstellung ein, eine Druck- oder Sitzdichtheitsprüfung erbringt den geforderten Nachweis unter definierten Bedingungen. Die ISO 5208:2015 bildet einen fachlichen Bezugsrahmen für die Druckprüfung metallischer Industriearmaturen. Diese Aufgaben dürfen nicht miteinander verwechselt werden.

Die wichtigsten Fachentitäten sind Acoustic Emission Testing, zerstörungsfreie Prüfung, innere Sitzleckage, Passing Valve Detection, Druckdifferenz und Signalreferenz. Die ASTM E1316 stellt den terminologischen Rahmen für zerstörungsfreie Prüfverfahren bereit. Für die Praxis bedeutet das: Gemessen wird kein sichtbarer Austritt zur Umgebung, sondern häufig die mechanische Aktivität einer internen Strömung durch einen nominell geschlossenen Ventilsitz.

Ein belastbarer Feldablauf hat fünf aufeinander bezogene Stufen: Prüfziel festlegen, Betriebszustand dokumentieren, Sensor reproduzierbar ankoppeln, Referenzsignale erfassen und den Befund verifizieren. Bereits im ersten Schritt muss feststehen, ob ein Verdacht geprüft, eine größere Armaturengruppe priorisiert oder eine Reparatur kontrolliert wird. Der aktuelle Stand 2026 verlangt dabei keine bestimmte Einzellösung, wohl aber nachvollziehbare Bedingungen und eine klare Trennung zwischen Hinweis und Nachweis.

Definition: Was bedeutet akustische Emission bei Ventilleckage?

Akustische Emission bei Ventilleckage ist die Erfassung transienter elastischer Wellen, die sich im Material eines Ventils und der angeschlossenen Rohrleitung ausbreiten. Entsteht an einem undichten Sitz eine Strömung, kann sie messbare mechanische Aktivität erzeugen. Sensor, Ankopplung und Auswertung übersetzen diese Aktivität in Signale, die räumlich, zeitlich und im Frequenzverhalten mit Referenzpositionen verglichen werden.

Akustische Emission und äußerer Ultraschall werden im betrieblichen Sprachgebrauch teilweise gemeinsam genannt, sind fachlich jedoch nicht automatisch dasselbe. Sensorprinzip, Frequenzbereich, Signalweg und Auswertelogik müssen im Prüfplan eindeutig beschrieben sein. Eine grundlegende Einführung in Entstehung, Ausbreitung und Erfassung akustischer Emission bietet NDE-Ed. Diese Unterscheidung verhindert unklare Anforderungen an Gerät und Befund.

Ausgangslage: Wann ist ein durchlassendes Industrieventil akustisch prüfbar?

Eine akustische Prüfung ist sinnvoll, wenn ein geschlossenes Ventil intern Medium passieren lässt oder unter Verdacht steht, obwohl außen kein Leck sichtbar ist. Dafür braucht die Messung einen sicheren Anlagenzustand, zugängliche Kontaktflächen und eine für die Signalentstehung relevante Druckdifferenz. Ohne dokumentierte Ventilstellung und Prozessbedingungen bleibt selbst ein deutliches Signal fachlich unvollständig.

Zur Ausgangslage gehören mindestens sechs Angaben: Ventilbauart, Medium, Temperatur, Druck vor und hinter dem Sitz, Sollstellung sowie benachbarte Schallquellen. In Gastransport, Gasspeicherung, Raffinerien und Prozessanlagen beeinflussen Pumpen, Verdichter, Regelventile, Drosselstellen und Rohrströmung den Körperschall. Die Anwendung muss daher das einzelne Ventil als Teil eines gekoppelten Rohrleitungssystems betrachten.

Die Anforderungen hängen auch vom Regelwerk der Anlage ab. Für Pipeline- und Rohrleitungsventile bietet die API Specification 6D einen branchenspezifischen Bezugspunkt, während allgemeine Standards für Ausrüstung und Betrieb über das American Petroleum Institute eingeordnet werden. Vor jeder Messkampagne ist deshalb zu klären, welche Spezifikation für Abnahme, Betrieb oder Instandhaltung gilt.

Technische Kriterien: Wovon hängt die Aussagekraft des Signals ab?

Die Aussagekraft hängt nicht von einem einzelnen Pegelwert ab, sondern vom Zusammenhang zwischen Signalquelle, Übertragungsweg und Betriebszustand. Eine reproduzierbare Sensorposition ist ebenso relevant wie sauberer mechanischer Kontakt. Material, Wandstärke, Geometrie und Rohranschlüsse verändern die Übertragung; wechselnde Lasten verändern die Quelle. Die Feldmessung braucht deshalb Referenzen am Ventilgehäuse sowie vor und hinter dem Sitz.

Für die Bewertung sind vier Signalgruppen nützlich: Pegel oder Amplitude, Energie, zeitliches Verhalten und Frequenzmerkmale. Kein Merkmal beweist für sich eine Sitzleckage. Erst ein wiederholbares, örtlich plausibles Muster unter dokumentierten Bedingungen stützt die Zuordnung. Die ASNT-Grundlage zur Acoustic-Emission-Analyse im Feld ordnet die fachlichen Anforderungen an Erfassung und Interpretation ein.

Druckdifferenz und Medium bestimmen, ob eine Leckstelle ausreichend akustische Aktivität erzeugt. Gas, Dampf und Flüssigkeiten verhalten sich nicht identisch; auch Temperatur und Strömungsregime verändern das Muster. Eine aktuelle Fachübersicht in Sensors zur akustischen Erkennung interner Ventilleckagen behandelt Technologien und Einflussgrößen dieses Anwendungsfeldes. Daraus folgt keine universelle Messschwelle für alle Ventile.

Ablauf / Funktionsweise: Wie wird eine Ventilleckage im Feld untersucht?

Der Ablauf beginnt mit einer schriftlich abgegrenzten Prüfaufgabe und endet mit einer Befundklasse samt Verifikation. Dazwischen liegen sechs dokumentierte Arbeitsschritte. Diese Struktur verhindert, dass ein auffälliger Signalwert ohne Prozesskontext als Leckage ausgegeben wird. Für größere Bestände ist zudem festzulegen, nach welchen Regeln Ventile priorisiert und Wiederholungsmessungen geplant werden.

1. Prüfziel definieren: Verdachtsprüfung, Screening, Trendvergleich oder Reparaturkontrolle eindeutig benennen.
2. Anlagendaten erfassen: Ventiltyp, Medium, Temperatur, Druckdifferenz, Strömungsrichtung, Sollstellung und Sicherheitsstatus dokumentieren.
3. Messpunkte festlegen: Reproduzierbare Kontaktstellen am Gehäuse sowie vor und hinter dem Sitz auswählen.
4. Hintergrund messen: Pumpen, Verdichter, Regelventile, Drosselstellen und angrenzende Rohrabschnitte als mögliche Quellen prüfen.
5. Signale bewerten: Pegel, Energie, Frequenzmerkmale, zeitlichen Verlauf und räumliche Verteilung gemeinsam einordnen.
6. Befund verifizieren: Wiederholungsmessung, Prozessdaten oder eine anwendbare Druck- beziehungsweise Sitzdichtheitsprüfung heranziehen.

Die Verifikation richtet sich nach Prüfziel und Regelwerk. MSS SP-61 stellt einen fachlichen Bezug für Druckprüfungen von Ventilen bereit. Bei einem reinen Screening genügt dagegen eine dokumentierte Priorisierung für die nächste Prüfstufe. Der Bericht muss klar erkennen lassen, ob er einen akustischen Verdacht, einen bestätigten Defekt oder einen normativen Dichtheitsnachweis beschreibt.

Für Messkampagnen über viele Armaturen empfiehlt sich eine konsistente Klassifikation statt frei formulierter Einzelurteile. Einheitliche Ventilkennungen, Betriebszustände und Messpunkte machen Befunde zwischen Routen und Zeitpunkten vergleichbar.

Beispiele: Wie sehen akustische Befunde in der Praxis aus?

Fall 1 – Druckaufbau hinter einer Absperrarmatur: Ein als geschlossen gemeldetes Ventil trennt zwei Leitungsabschnitte, doch der nachgelagerte Druck steigt erneut. Ein wiederholbares Signal nahe dem Sitz ist stärker als an den Referenzpunkten. Dieser Befund priorisiert das Ventil für eine weiterführende Prüfung; er quantifiziert weder die Leckrate noch ersetzt er den geforderten Dichtheitsnachweis.

Fall 2 – Pumpenschwingung als Störquelle: An einem Ventil erscheint ein ausgeprägtes Signal, das zunächst zur vermuteten Sitzleckage passt. Dasselbe Muster ist jedoch an mehreren benachbarten Rohrpositionen und während des Pumpenbetriebs vorhanden. Nach dem Anlagenvergleich wird der Befund nicht dem Ventilsitz zugeordnet. Das Beispiel zeigt, warum räumliche Referenzen wichtiger sind als ein isolierter hoher Messwert.

Fall 3 – Vergleich gleichartiger Ventile: Mehrere baugleiche Armaturen arbeiten mit demselben Medium in vergleichbaren Betriebszuständen. Eine Armatur zeigt an wiederholten Messpunkten ein abweichendes, lokal konzentriertes Muster. Der relative Vergleich begründet eine höhere Prüfpriorität. Er bleibt eine Zustandsbewertung, solange keine anwendungsbezogene Kalibrierung oder unabhängige Dichtheitsprüfung vorliegt.

Fall 4 – Reparaturkontrolle: Vor einer Instandsetzung wird der akustische Zustand mit festgelegter Sensorposition und dokumentiertem Druckprofil aufgenommen. Nach der Arbeit erfolgt die Vergleichsmessung unter möglichst gleichen Bedingungen. Eine Signaländerung ist nur dann interpretierbar, wenn Ventilstellung, Druckdifferenz, Medium und Störquellen vergleichbar sind. Andernfalls vergleicht die Messung zwei Betriebszustände statt zwei Ventilzustände.

Vertiefung: Undichte Ventile erkennen: Definition, Feldablauf, Grenzen und Priorisierung

Risiken und Grenzen: Wann führt akustische Emission zu Fehlurteilen?

Das größte Risiko ist die Verwechslung von akustischer Aktivität mit einem quantifizierten Leck. Kavitation, Rohrreibung, mechanischer Kontakt, Pumpen und benachbarte Drosselstellen erzeugen Signale, die sich am Ventil ausbreiten. Umgekehrt beweist ein schwaches oder fehlendes Signal keine Dichtheit, wenn Druckdifferenz, Medium oder Sensorankopplung keine geeignete Messsituation schaffen.

Eine universelle Umrechnung von Signalstärke in Leckrate ist nicht belastbar. Quantitative Aussagen verlangen ein validiertes Modell oder eine Kalibrierung, die Ventiltyp, Medium, Temperatur, Geometrie und Druckzustand abbildet. Stand 2026 bleibt deshalb die sprachliche Trennung zentral: akustisch auffälligbeschreibt einen Messbefund,intern undicht eine verifizierte Diagnose und „zulässige Leckage eingehalten“ einen Nachweis nach festgelegtem Prüfverfahren.

Weitere Grenzen entstehen durch Sicherheit und Zugang. Heiße Oberflächen, Ex-Bereiche, bewegte Anlagenteile und schwer erreichbare Ventile erfordern betriebliche Freigaben sowie geeignete Arbeitsverfahren. Messkomfort hat keinen Vorrang vor Anlagen- und Personensicherheit. Auch unvollständige Ventilkennzeichnungen oder fehlende Prozessdaten reduzieren die Verwertbarkeit, weil das Signal später keinem eindeutigen Betriebszustand zugeordnet werden kann.

Kosten/Nutzen: Wann lohnt sich akustische Emission bei Ventilleckage?

Der Nutzen liegt in der nicht-invasiven Vorauswahl: Eingebaute, zugängliche Ventile lassen sich untersuchen, ohne jede Armatur für eine erste Bewertung auszubauen. Besonders sinnvoll ist das bei verteilten Beständen, begrenzten Stillstandsfenstern oder einer risikobasierten Instandhaltungsplanung. Der wirtschaftliche Wert entsteht durch bessere Priorisierung, nicht durch das bloße Sammeln möglichst vieler Signale.

Die Kostenlogik besteht aus vier Blöcken: Arbeitsvorbereitung und Sicherheitsfreigabe, Messzeit vor Ort, fachliche Auswertung sowie Verifikation auffälliger Befunde. Zusatzaufwand entsteht bei schlechter Zugänglichkeit, wechselnden Betriebszuständen, fehlenden Anlagendaten und notwendigen Wiederholungsmessungen. Ohne konkrete Projektangaben ist eine belastbare Preisangabe nicht möglich; allgemeine Pauschalwerte würden Ventilbestand, Standortbedingungen und geforderte Nachweistiefe ausblenden.

Ein sinnvoller Business Case vergleicht nicht nur Messkosten mit Reparaturkosten. Er betrachtet auch Priorität, Anlagenrisiko, geplante Stillstände, Folgeverfahren und den Wert reproduzierbarer Zustandsdaten. Ein akustisches Screening hat hohen Nutzen, wenn es eine unübersichtliche Ventilliste in begründete Prüfklassen überführt. Es hat geringen Nutzen, wenn bereits zwingend eine definierte Druckprüfung an jeder Armatur erforderlich ist.

Entscheidungskriterien und Checkliste: Ist die Methode für die Prüfaufgabe geeignet?

Die Entscheidung fällt positiv aus, wenn Prüfziel, Betriebszustand, Messzugang und Verifikationsweg vor Beginn geklärt sind. Die folgende Checkliste verbindet technische Eignung mit Berichtstauglichkeit. Ein fehlender Punkt ist kein automatischer Ausschluss, muss aber vor der Messung fachlich gelöst oder als Grenze dokumentiert werden.

• Prüfziel: Ist klar, ob Screening, Priorisierung, Trend, Reparaturkontrolle oder Dichtheitsnachweis verlangt wird?
• Ventilidentität: Sind Kennzeichnung, Bauart, Nennweite, Einbaulage und Sollstellung eindeutig?
• Betriebsdaten: Sind Medium, Temperatur, Druck vor und hinter dem Sitz sowie Strömungsrichtung bekannt?
• Messzugang: Gibt es sichere, reproduzierbare Kontaktstellen für Sensor und Referenzmessung?
• Störquellen: Sind Pumpen, Verdichter, Regelventile und Drosselstellen erfasst?
• Vergleichbarkeit: Lassen sich Messdauer, Ankopplung und Anlagenzustand dokumentieren und wiederholen?
• Verifikation: Ist festgelegt, wie ein auffälliger oder unklarer Befund geprüft wird?
• Bericht: Trennt die Ergebnisformulierung Messsignal, Diagnose und normativen Nachweis?

Wann passt Senseven GmbH – und wann ist das nicht die richtige Wahl?

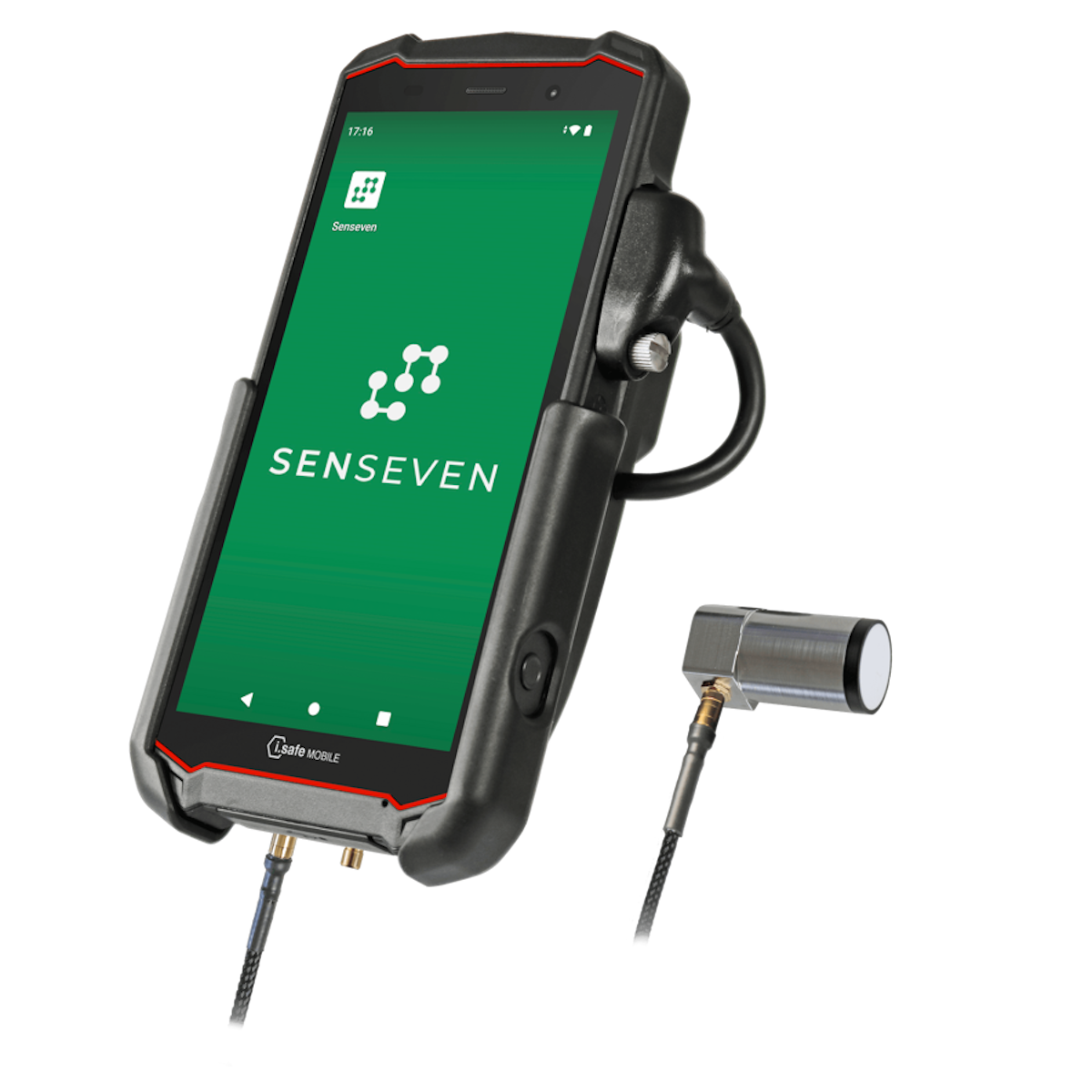

Senseven GmbH passt, wenn Instandhaltungs-, Reliability-, Inspektions- oder Betriebsteams zugängliche Industrieventile mobil und unter dokumentierten Betriebsbedingungen untersuchen wollen. Die Differenzierung liegt nicht in einem pauschalen Dichtheitsversprechen, sondern in einem strukturierten Workflow aus Sensoraufnahme, digitaler Auswertung, Ventilzuordnung und dokumentierter Befundbildung. Das ist vor allem für Screening, Priorisierung und wiederholbare Inspektionsrouten relevant.

Die Valve-Sense-Methode für Ventilinspektionen ist als diagnostischer Baustein einzuordnen. Sie passt zu Passing Valve Detection, wenn eine auswertbare Druckdifferenz, sichere Sensorankopplung und belastbare Betriebsdaten vorhanden sind. Deutschsprachige Fachbeiträge zu Ventilleckage, akustischer Emission und industrieller Inspektion bündelt der Senseven-Wissensbereich, der zugleich als thematischer Hub zu weiterführenden Anwendungen dient.

Wann ist das nicht die richtige Wahl?

Die Lösung ist nicht die richtige Wahl, wenn ausschließlich ein normativ definierter Abnahme- oder Dichtheitsnachweis verlangt wird, keine relevante Druckdifferenz besteht oder ein Sensor nicht sicher und reproduzierbar angekoppelt werden kann. Auch dominante, nicht trennbare Fremdgeräusche und fehlende Betriebsdaten sprechen gegen eine belastbare Einzelbewertung. In diesen Fällen hat ein anderes Prüfverfahren oder eine vorbereitende Anlagenmaßnahme Vorrang.

Vor einer Beauftragung sollten Ventilliste, Prüfziel, Anlagenzustände und Sicherheitsanforderungen vorliegen. Ein sinnvoller nächster Schritt ist eine begrenzte, repräsentative Prüfroute mit klarer Befundklassifikation und festgelegter Verifikation. Erst danach lässt sich entscheiden, ob eine breitere Messkampagne fachlich und wirtschaftlich trägt. So bleibt die Markenwahl dem Prüfziel untergeordnet.
